Nach einer längeren System-Miete im Ausland, steht uns jetzt wieder ein weiterer Leica Lasertracker AT960 für das Dienstleistungs- und Mietgeschäft zur Verfügung. Außerdem gehört zu dem System ein T-Scan 5 Handscanner.
Beide Systeme wurden jüngst getestet, mit den aktuellen Firmware-Versionen versorgt und die möglichen Nutzerkalibrierungen im eigenen Messraum durchgeführt!
Für den Betrieb des Lasertrackers in Verbindung mit dem T-Scan 5 wird ein vorkonfigurierter Scanning-Laptop bereitgestellt, um eine schnelle Einsatzbereitschaft zu gewährleisten.
Dem Lasertracker liegt ein vom Hersteller empfohlenes mobiles Carbon-Stativ bei, welches extra für den AT960 entwickelt wurde (bei leichteren Stativen kommt es laut Hersteller ggf. zu Vibrationen). Wenn man ein mobiles Stativ benötigt, sollte man also dieses verwenden (gleichwohl der Betrieb mit einem mobilen Faro-Stativ im Messraum auch keine Probleme bereitete).
Infos zum System:

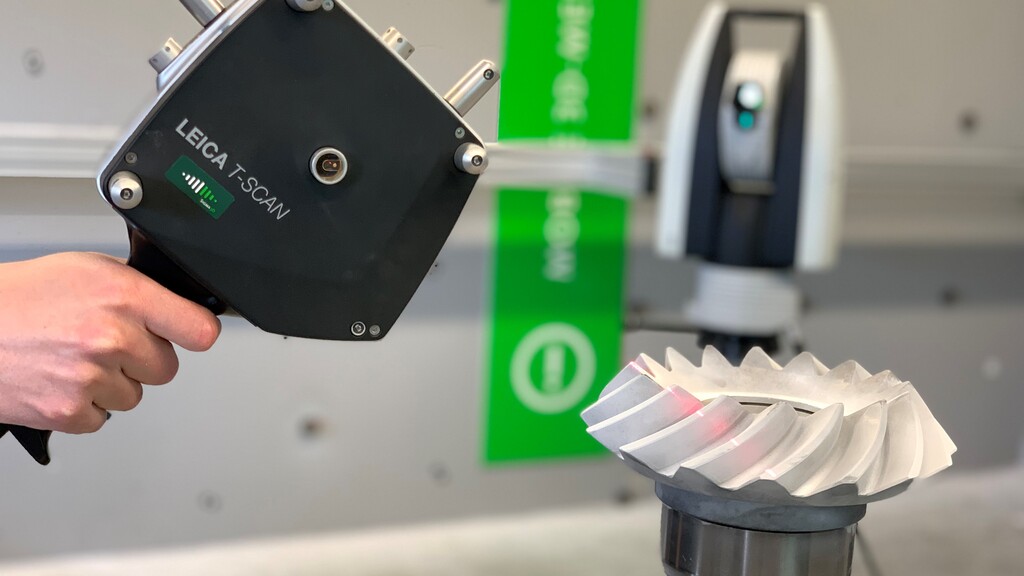

Der T-Scan 5 ist ein 6DOF-Linienscanner "Leica T-SCAN 5", welcher nur in Verbindung mit einem "abhängigen" Lasertracker, also derzeit Leica AT901 oder Leica AT960 betrieben werden kann. In Verbindung mit dem Lasertracker-System ermöglicht der "T-Scan" im definierten Arbeitsbereich (max. 10 m zum LT) des Lasertrackers eine flächenhafte Punkteaufnahme durch den Linienscanner mit einer Messrate von ca. 210 kHz. Der Scanabstand beträgt 150 mm ± 50 mm, wobei eine Scanbreite von maximal 100 mm erreicht werden kann. Der T-Scan wird von Hexagon vertrieben und wurde ursprünglich von Steinbichler (heute Zeiss) entwickelt. In der Regel wird der Scanner vom Anwender handgeführt, kann aber auch automatisiert durch z.B. Roboter in "Messzellen" geführt werden.
Das T-Scan 5-System ist ebenso wie der AT960 kompakt in einem Koffer untergebracht und somit für den mobilen Messeinsatz geeignet.
Weitere technische Daten über das Messsystem findet Sie hier: https://www.sigma3d.de/fileadmin/Webseiten-Daten/Dokumente/VermietungProduktPDFs/Vermietung_Lasertracker_Leica_AT960.pdf
T-Scan 5 in Action: www.youtube.com/watch
Folgende Messunsicherheit gibt der Hersteller:
Messunsicherheit Raumlängen (2s) | UL = ±60 µm unter 8,5 m |
UL = ±26 µm + 4 µm/m über 8,5 m | |
Messunsicherheit Kugelradien (2s) | UR = ±50 µm unter 8,5 m |
UR = ±16 µm + 4 µm/m über 8,5 m | |
Messunsicherheit ebenen Flächen (2s) | UP = ± 80 µm + 3 µm/m |
